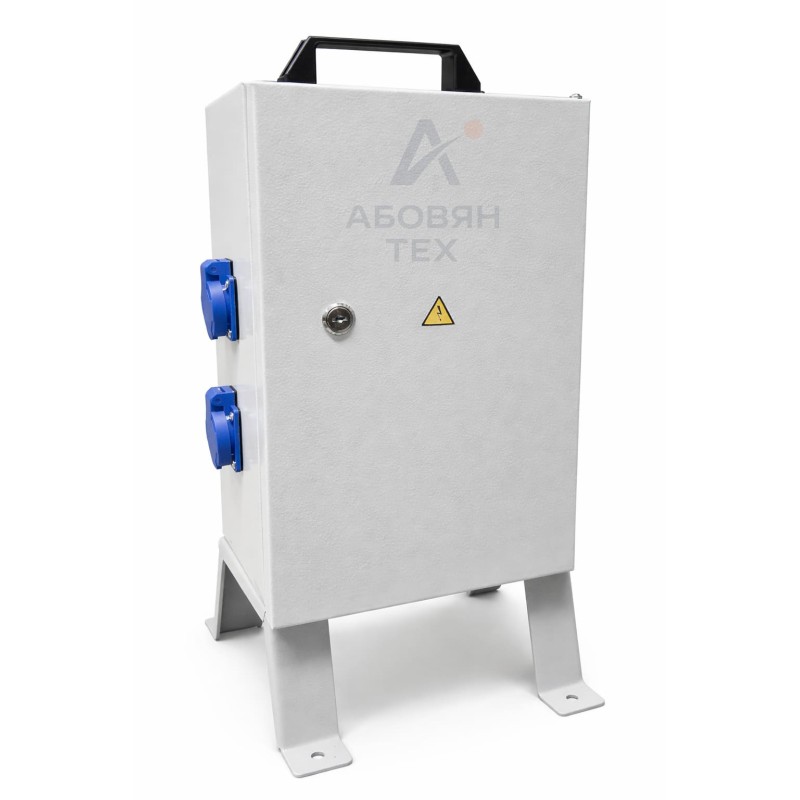

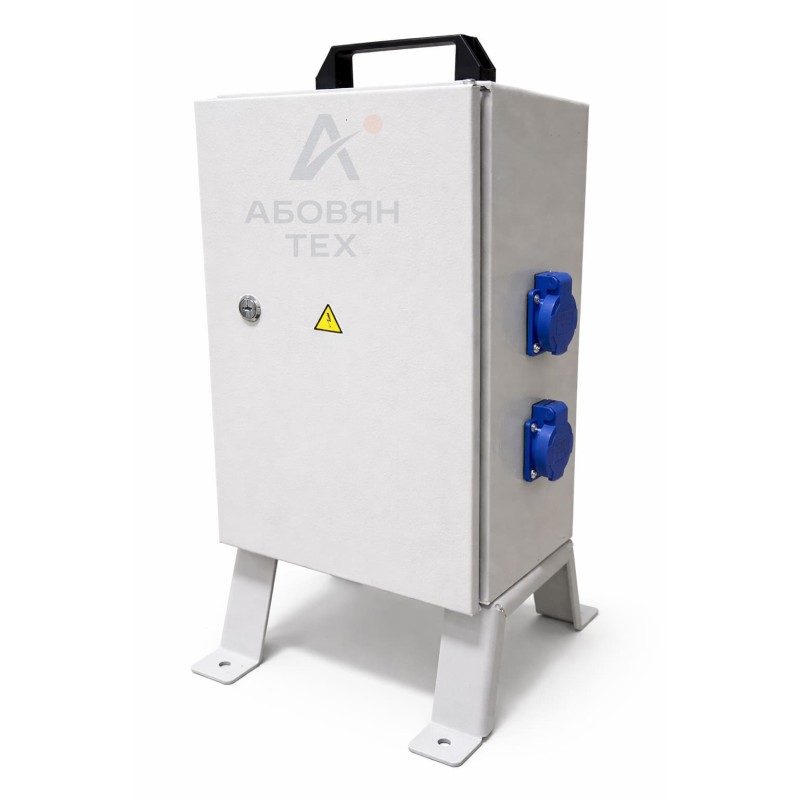

Щит механизации ЩМ-РУСП-40-4х1П-IP54 (ВВ диф. 40А, 4роз. 1P+N+PE 16А)
Цена:
11 815.00 ₽
В том числе НДС 22%: 2 130.57 ₽
Описание
Щит для рабочей зоны с четырьмя однофазными точками подключения. Подходит бригаде, которой нужно собрать несколько потребителей 220В в одном понятном узле распределения.
ЩМ-РУСП-40-4х1П-IP54 удобен, когда на одном участке одновременно используются несколько потребителей 220В. Четыре розетки позволяют собрать подключение ручного инструмента, освещения и вспомогательного оборудования в одном распределительном узле вместо разнесённых точек питания.
Эта модель ориентирована именно на однофазные подключения: наличие питания 220/380 во входных данных не означает, что на корпусе есть розетки 380В. Такой вариант разумно выбирать, если трёхфазные потребители на участке не предусмотрены, а четырёх точек 220В достаточно для рабочей группы.
Дифференциальный вводной автомат объединяет защиту от перегрузки, короткого замыкания и токов утечки. Перед заказом следует рассчитать одновременную нагрузку всех подключаемых устройств и сверить способ питания щита с проектом и документацией изделия.
Зачем выбирать эту конфигурацию
- Четыре однофазные точки подключения в одном распределительном узле.
- Конфигурация без розеток 380В для участков с однофазной нагрузкой.
- Дифференциальный вводной автомат объединяет несколько функций защиты.
- Понятный вариант для рабочей группы с несколькими потребителями 220В.
Типовые задачи
- Рабочая зона монтажной или ремонтной бригады.
- Подключение нескольких единиц ручного инструмента и освещения.
- Участок, где нужны четыре точки 220В без трёхфазных розеток.
Коротко о выборе
Чем эта модель отличается от варианта на две розетки?
Она рассчитана на четыре однофазные точки подключения и удобнее для участка, где одновременно используется больше оборудования 220В.
Есть ли у этой модели розетки 380В?
Нет. В конфигурации указаны только четыре розетки 220В 16А.
Что важно рассчитать перед подключением четырёх потребителей?
Нужно проверить их суммарную и одновременную нагрузку, а также соответствие питающей линии проекту и номиналу вводного аппарата.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Наименование | Щит механизации ЩМ-РУСП-40-4х1П-IP54 (ВВ диф. 40А, 4роз. 1P+N+PE 16А) |
| Тип щита | Щит механизации ЩМ |
| Вводной аппарат | 40 А |
| Напряжение питания | 220/380 В |
| Розетки 220В 16А | 4 шт. |
| Защита розеточных линий | Отдельный автоматический выключатель на каждую розетку |
| Степень защиты | IP54 |
| Материал корпуса | Сталь |
| Покрытие | Порошковое покрытие RAL 7035 |
| Особенности корпуса | Металлические съёмные ножки с отверстиями М6, возможность крепления на стену, диэлектрическая ручка |
| Крепление розеток | заклёпочное крепление розеток |
| Возможность изготовления | IP65 — опционально по запросу |
| Габариты | 540х280х270 мм; с учётом высоты ножек 100 мм и диэлектрической ручки |
| Высота | 540 |
| Ширина | 280 |
| Глубина | 270 |
| Масса | 8 кг. |
| Гарантия | 12 месяцев с даты отгрузки |

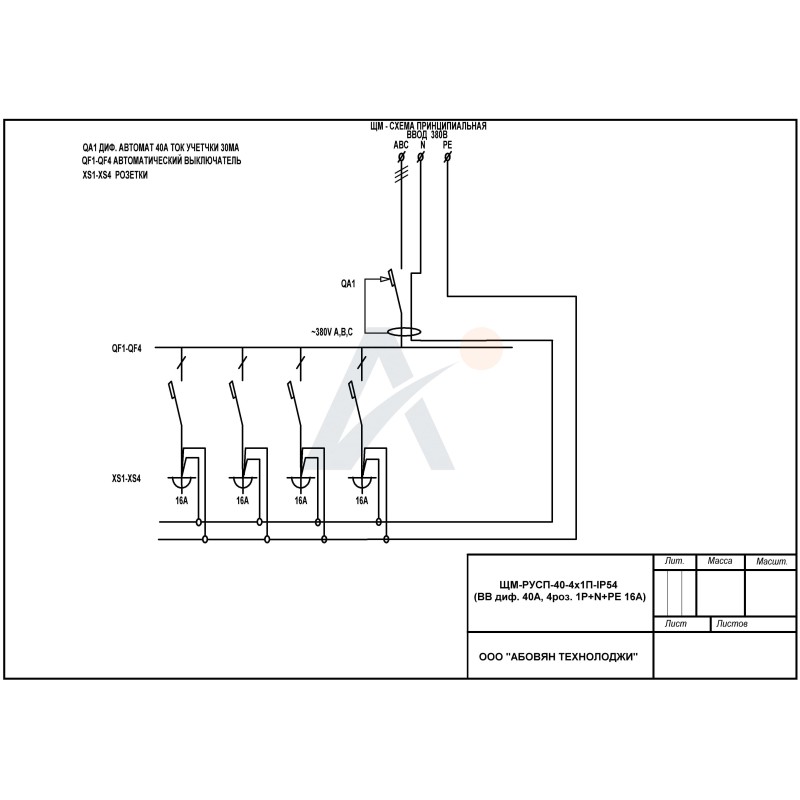

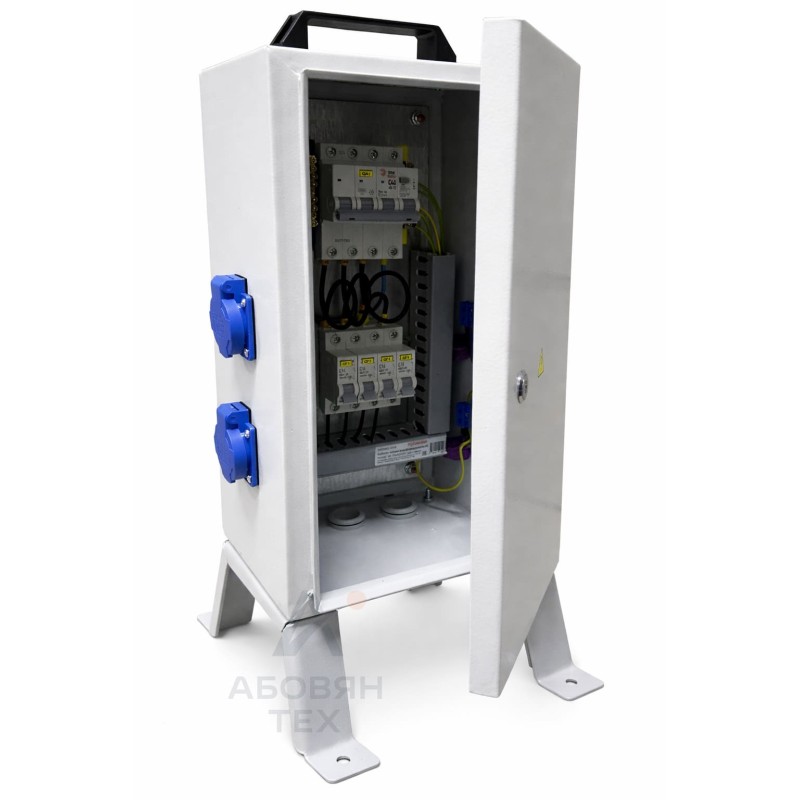

Состав щита механизации ЩМ-РУСП-40-4х1П-IP54 (ВВ диф. 40А, 4роз. 1P+N+PE 16А)
| Наименование | Количество |
|---|---|
| Щит с монтажной панелью ЩМП-01 400х220х155 IP54 У2 | 1 шт |
| Дифференциальный автомат АВДТ-34 (4п/2П) 40А 30мА | 1 шт |
| Автоматический выключатель ВА4729 1п 16А С 4.5кА | 4 шт |
| Розетка РП10-3 панельная с/у с защитной крышкой 2Р+РЕ 16А 250В IP54 | 4 шт |
| Ножка для щита механизации высотой 100мм | 2 шт |
| Ручка для ЩМ | 1 шт |
| Провод монтажный ПуГВ (ПВ-3) 4 черный | 3 шт |
| Провод монтажный ПуГВ (ПВ-3) 1.5 черный | 12 шт |
| Шина нулевая 8/1 6х9 мм (с синим изолятором) | 1 шт |
| Шина нулевая 8/1 6х9 мм (с жёлтым DIN-изолятором) | 1 шт |
| Кабель-канал перфорированный 25х40 (ПВХ-серый) | 1 шт |
