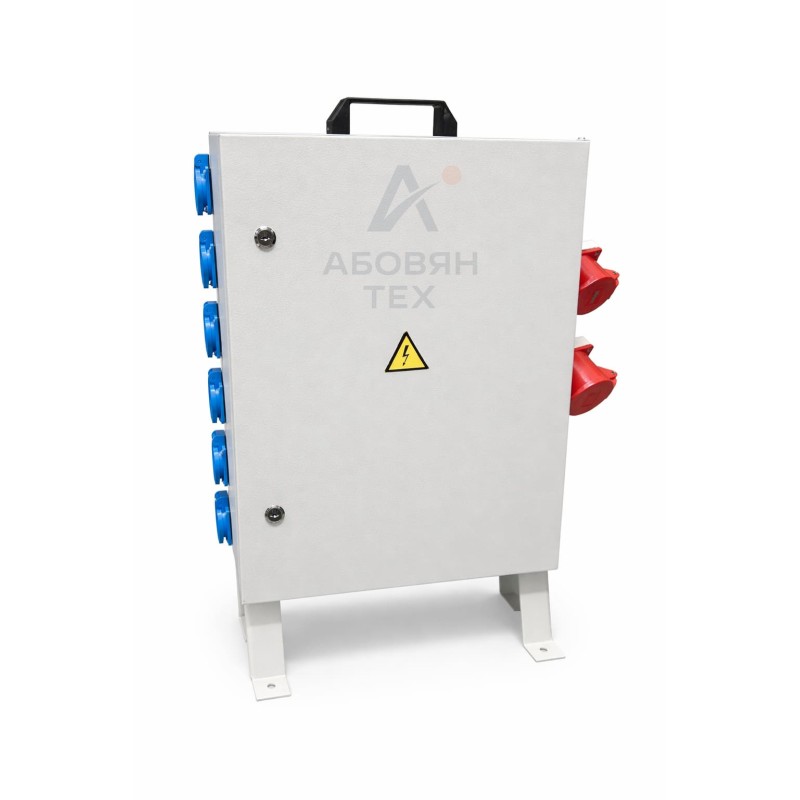

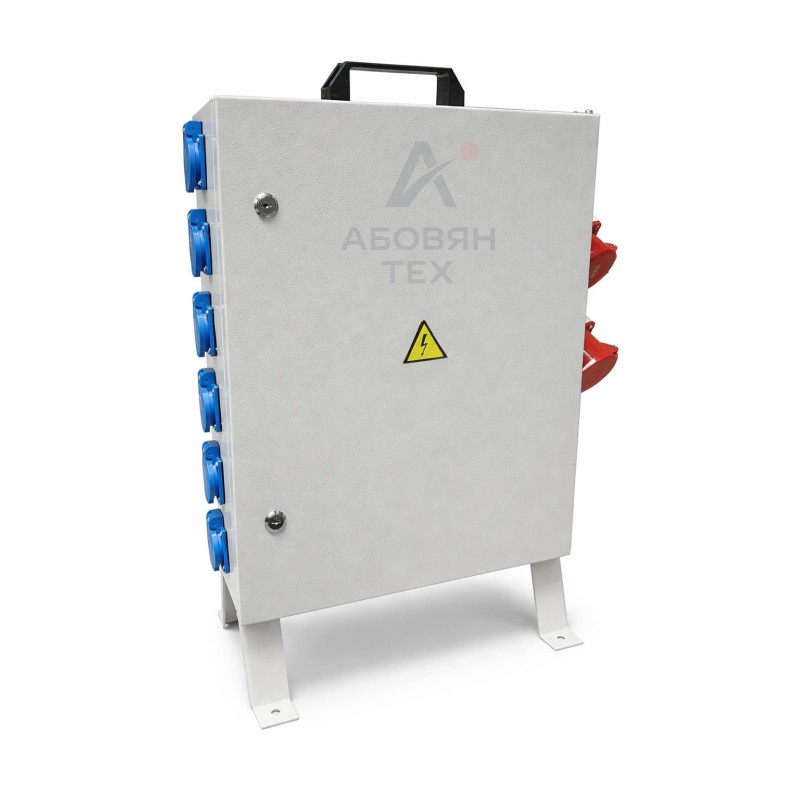

Щит механизации ЩМ-РУСП-63-6х1П-2х3П IP54 (ВВ диф. 63А, 6 роз. 1P+N+PE 16A, 1 роз. 3P+N+PE-16А, 1 роз. 3P+N+PE-32А)
Цена:
20 400.00 ₽
В том числе НДС 22%: 3 678.69 ₽
Описание
Универсальный щит для участка, где одновременно нужны однофазные и трёхфазные подключения. Шесть точек 220В дополнены розетками 380В на 16А и 32А.
ЩМ-РУСП-63-6х1П-2х3П IP54 рассчитан на смешанный состав оборудования. Шесть розеток 220В можно задействовать для однофазных потребителей, а две розетки 380В разных номиналов — для трёхфазного оборудования, которому требуются подключения на 16А и 32А.
Практический смысл этой модели — объединить разные типы нагрузки в одном щите. Она подходит для участка, где вместе работают ручной инструмент, освещение или вспомогательное оборудование 220В и трёхфазные потребители. Разные номиналы розеток 380В упрощают подбор точки подключения под конкретное оборудование без отдельного щита для каждого типа разъёма.
Дифференциальный вводной автомат объединяет защиту от перегрузки, короткого замыкания и токов утечки. До подключения необходимо проверить суммарную нагрузку, распределение потребителей и соответствие каждого разъёма требованиям оборудования.
Зачем выбирать эту конфигурацию
- Один щит для однофазных и трёхфазных потребителей.
- Шесть точек 220В для группы вспомогательного оборудования.
- Два номинала розеток 380В для разных подключаемых нагрузок.
- Дифференциальный вводной автомат объединяет несколько функций защиты.
Типовые задачи
- Монтажный участок со смешанным составом оборудования.
- Одновременная организация точек для инструмента 220В и оборудования 380В.
- Техническая зона, где нужны трёхфазные разъёмы двух номиналов.
Коротко о выборе
Для какого участка подходит эта модель?
Для участка со смешанной нагрузкой, где нужны несколько точек 220В и два подключения 380В разных номиналов.
Зачем предусмотрены розетки 380В на 16А и 32А?
Они позволяют подключать трёхфазное оборудование с разными требованиями к разъёму и номиналу; соответствие нужно проверять по паспорту оборудования.
Что проверить перед одновременной работой нескольких потребителей?
Нужно рассчитать суммарную нагрузку, распределить её по точкам подключения и проверить соответствие питающей линии проекту.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Наименование | Щит механизации ЩМ-РУСП-63-6х1П-2х3П IP54 (ВВ диф. 63А, 6 роз. 1P+N+PE 16A, 1 роз. 3P+N+PE-16А, 1 роз. 3P+N+PE-32А) |
| Тип щита | Щит механизации ЩМ |
| Вводной аппарат | 63 А |
| Напряжение питания | 380 В |
| Розетки 220В 16А | 6 шт. |
| Розетка 380В 16А | 1 шт. |
| Розетка 380В 32А | 1 шт. |
| Защита розеточных линий | Отдельный автоматический выключатель на каждую розетку |
| Степень защиты | IP54 |
| Материал корпуса | Сталь |
| Покрытие | Порошковое покрытие RAL 7035 |
| Особенности корпуса | Металлические съёмные ножки с отверстиями М6, возможность крепления на стену, диэлектрическая ручка |
| Крепление розеток | заклёпочное крепление розеток |
| Возможность изготовления | IP65 — опционально по запросу |
| Габариты | 640х535х270 мм; с учётом высоты ножек 100 мм и диэлектрической ручки |
| Высота | 640 |
| Ширина | 535 |
| Глубина | 270 |
| Масса | 12 кг. |
| Гарантия | 12 месяцев с даты отгрузки |

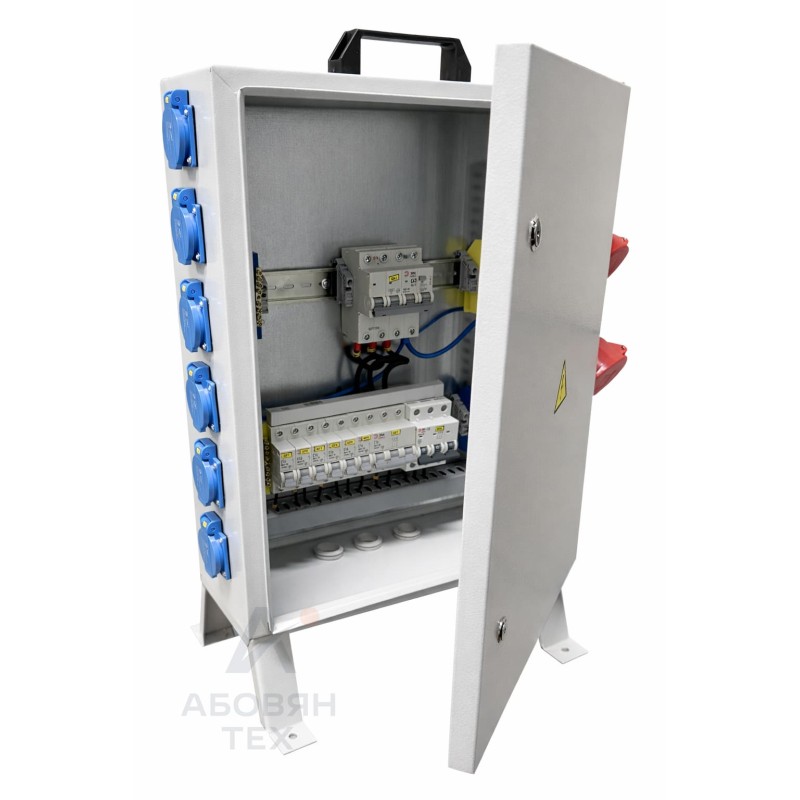

Состав щита механизации ЩМ-РУСП-63-6х1П-2х3П IP54 (ВВ диф. 63А, 6 роз. 1P+N+PE 16A, 1 роз. 3P+N+PE-16А, 1 роз. 3P+N+PE-32А)
| Наименование | Количество |
|---|---|
| Щит с монтажной панелью ЩМП-06 500х400х155 IP54 | 1 шт |
| Дифференциальный автомат АВДТ-34 4п 63А 30мА | 1 шт |
| Автоматический выключатель ВА4729 1п 16А С 4.5кА | 6 шт |
| Розетка РП10-3 панельная с/у с защитной крышкой 2Р+РЕ 16А 250В IP54 | 6 шт |
| Автоматический выключатель ВА4729 3п 32А С 4.5кА | 1 шт |
| Розетка силовая стационарная 125 ОУ 3P+PE+N 32А IP44 | 1 шт |
| Автоматический выключатель ВА4729 3п 16А С 4.5кА | 1 шт |
| Розетка силовая стационарная 115 ОУ 3P+PE+N 16А IP44 | 1 шт |
| Ножка для щита механизации высотой 100мм | 2 шт |
| Ручка для ЩМ | 1 шт |
| Провод монтажный ПуГВнг 10 черный | 3 м |
| Провод монтажный ПуГВнг 4 черный | 5 м |
| Провод монтажный ПуГВнг 1.5 черный | 23 м |
| Шина нулевая 8/1 6х9 мм (с синим изолятором) | 2 шт |
| Шина нулевая 8/1 6х9 мм (с жёлтым DIN-изолятором) | 2 шт |
| Кабель-канал перфорированный 25х40 (ПВХ-серый) | 1 м |
| Шина соединительная тип PIN (штырь) 3ф до 63А | 0.3 шт |
