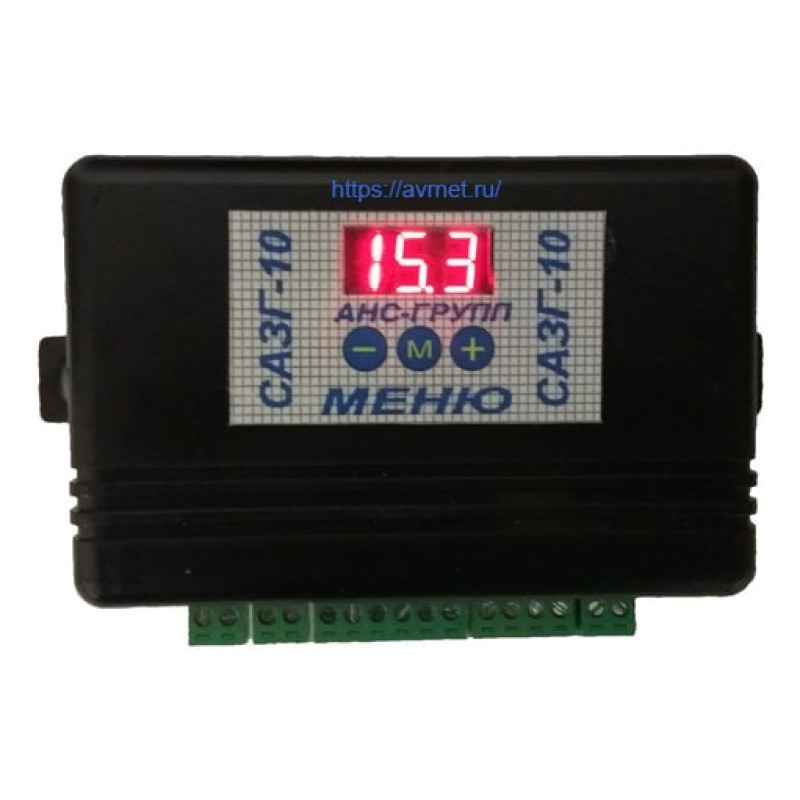

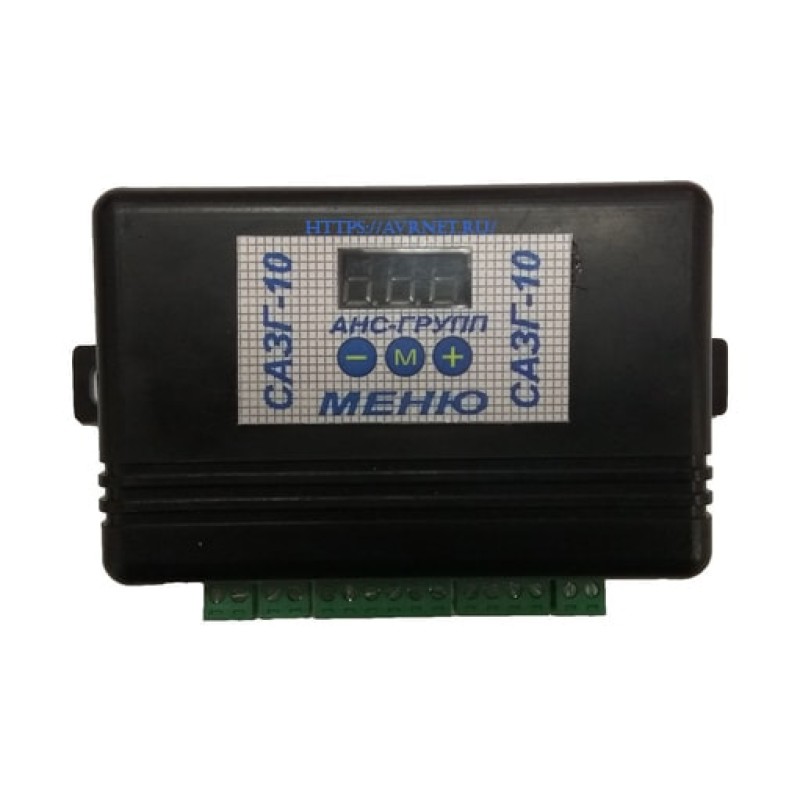

Система автоматического запуска генератора САЗГ-10, ANS-10SPM IP44
Цена:
6 000.00 ₽
В том числе НДС 22%: 1 081.97 ₽
Описание
САЗГ-10 — система автоматического запуска генератора 10, предназначен для автоматизации полного цикла запуска бензиновых, дизельных и газовых генераторов, с возможностью гибкой настройки параметров запуска в зависимости от вида электрогенератора.
Блок автозапуска генератора САЗГ-10, работает от сухого контакта, то есть при замыкании цепи, блок включает стартер для запуска генератора, при необходимости управляет заслонкой (подсосом). При удачном запуске генератора, САЗГ-10, отключает стартер и держит топливный клапан в открытом состоянии. Размыкая цепь сухого контакта производится остановка генератора после охлаждения, и отключение электромагнитного топливного клапана. В системе присутствует переключатель, который при необходимости позволяет завести генератор в ручном/автоматическом режиме.

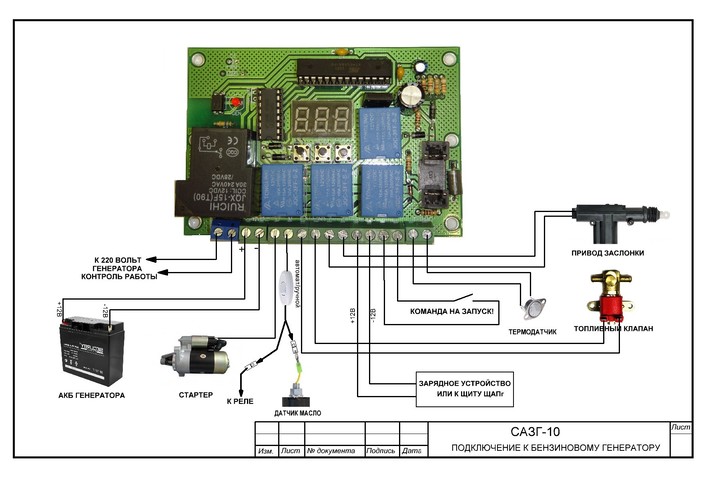

Схема подключения САЗГ-10 блок автоматического запуска генератора
рис.1 Схема подключения САЗГ-10 к генератору
Возможные компоненты для подключения САЗГ-10:
- Привод заслонки
- Вывод для датчика масла
- Топливный клапан
- Вывод для подключения электростартера
- Ввод для распознавания напряжения генератора
- Ввод для подключения АКБ
- Ввод для подключения зарядного устройства
- Сухой контакт для автоматического запуска генератора
- Термодатчик для корректировки работы привода заслонки
Программирование Системы автозапуска генератора САЗГ-10
Программирование САЗГ-10, возможно только в режиме ожидания, в котором на дисплее отображается напряжение аккумулятора генератора.
Для входа в режим программирования, необходимо нажать кнопку MENU "М" и удержать 2 сек. до появления надписи Pro. Затем появится номер параметра P01. Для отображении установленного значения параметра P01 нажмите кнопку MENU при этом на дисплее отобразиться надпись VAL. Кнопками "–" "+" вы можете изменять значение отображаемого параметра. После выбора значения, нажмите кнопку MENU для сохранения, при этом на дисплее появится надпись SEt.
Если в режиме программирования, в течении 30-ти не производили действия с меню, происходит выход из режима программирования, и на дисплее отображается напряжение питания.
Параметры работы блока автозапуска САЗГ-10
| Номер параметра | Описание |
| P01 | Задержка перед запуском генератора. Время от подачи команды «запуск!» до начала выполнения алгоритма запуска двигателя генератора. 1-255 секунд. |
| P02 | Количество попыток запуска генератора. 1-20 |
| P03 | Время вращения стартера. 1-30 секунд |
| P04 | Пауза между попытками запуска. 1-255 секунд |
| P05 |
Время закрытия заслонки. Время импульса на закрытие заслонки. Для разных типов электроприводов необходимо свое время. Так, например, если подключен привод ТИП-1 «Универсал», то время закрытия должно быть 5-7 секунд, а если подключен привод ТИП-2 «Кольцо», то время закрытия должно быть 1-2 секунды. |
| P06 | Время открытия заслонки. Время импульса на открытие заслонки. Для разных типов электроприводов необходимо свое время. Так, например, если подключен привод ТИП-1 «Универсал», то время открытия должно быть 5-7 секунд, а если подключен привод ТИП-2 «Кольцо», то время открытия должно быть 1-2 секунды. Обратите внимание, время открытия заслонки должно быть не менее значения из параметра P05 (время закрытия) и даже с учетом люфта в механизме электропривода возможно немного больше. Иначе электропривод не будет до конца открывать воздушную заслонку. |
| P07 |
Выбор алгоритма работы электропривода воздушной заслонки для бензинового генератора. 1 – Каждый нечетный запуск будет с закрытой заслонкой, а каждый четный с открытой, так, например, первый запуск будет с закрытой заслонкой второй с открытой и так далее 2 - Каждый четный запуск будет с закрытой заслонкой, а каждый нечетный с открытой, так, например, первый запуск будет с открытой заслонкой второй с закрытой и так далее 3 - Если двигатель холодный запуск с закрытой заслонкой. Если горячий – запуск с открытой заслонкой. (необходимо подключение термодатчика) 4 – Всегда запуск с закрытой заслонкой. Открытие заслонки происходит через запрограммированное в параметре Р08 время после запуска генератора. 5 - Для дизельного генератора включение свечей подогрева на время, запрограммированное в параметре Р09 |
| P08 | Время задержки открытия заслонки после запуска двигателя если Р07 = 4 1-255 секунд |
| P09 | Время работы свечей подогрева если Р07 = 5 1-20 секунд |
| P10 | Время охлаждения генератора. Время работы двигателя генератора после снятия сигнала «запуск!» 1-255 секунд |
| P11 | При подаче питания на блок САЗГ происходит тестовое закрытие и открытие заслонки. Это необходимо для настройки привода. Если тест в начале нужен установите Р11 = 1 если тест при включении не нужен установите Р11 = 0 |
Блок автозапуска генератора с возможностью установки времени работы и отдыха
Данная функция позволяет гибко устанавливать желаемое время чередования работы и отдыха генератора при отключении электричества. Функция используется для уменьшения затрат на расход топлива и увеличение срока службы генератора. Если вы хотите установить дополнительный бак для генератора, то функция "работа/отдых" необходима, так как бытовые электрогенераторы имеют ограничения по времени непрерывной работы. Работа и отдых генератора обеспечивается с помощью отдельного контроллера. Для подробного описания характеристик перейдите по ссылке.
Видео
Купить САЗГ-10 (БАЗГ-10) — блок автозапуска генератора
Перед тем, как купить САЗГ-10, Вам необходимо убедится, в том что на генераторе присутствует электростратер (возможность запуска двигателя генератора с помощью ключа или кнопки). Электростартер это пусковое устройство, предназначенное для пуска двигателя внутреннего сгорания или газовой турбины.
Чтобы купить САЗГ-10, нажмите кнопку "В Корзину" или "Быстрый заказ". Вы так же можете оформить заявку с помощью телефона указанного в верхнем правом углу.
